Kaltumformung

PRÄZISE KALTUMFORMUNG FÜR HOCHFESTE STÄHLE

Kurze Durchlaufzeiten und hohe Präzision – das sind die Säulen, auf denen unser Erfolg in der Kaltumformung ruht. Wir sind spezialisiert auf die Entwicklung und Herstellung von komplexen Stanz- und Presswerkzeugen für hochfeste und höchstfeste Stähle, die in anspruchsvollen Strukturteilen zum Einsatz kommen. Unsere Expertise in der Kaltumformung garantiert unseren Partnern eine ausgereifte Werkzeugpalette, bestehend aus Linien- und Transferwerkzeugen, unterstützt durch vollautomatisches Greifer- und Roboterhandling.

Unsere Expertise in der Kaltumformung

Linien- und Transferwerkzeuge: Maximale Effizienz und Langlebigkeit Ihrer Werkzeuge

In der Kaltumformung haben wir uns auf die Entwicklung komplexer Stanz- und Umformwerkzeuge spezialisiert, die für die Abpressung von Materialien höchster Festigkeit konzipiert und auf hohe Produktionsgeschwindigkeiten ausgelegt sind. Dank unserer fundierten Expertise im Bereich Kaltumformung, Methodenplanung und Festigkeitsanalyse sowie dem Einsatz von besonders verschleißfesten Materialien garantieren wir eine herausragende Langlebigkeit und Prozesszuverlässigkeit unserer Werkzeuge. Zur Steigerung des Outputs fertigen wir unsere Transfer- und Linienwerkzeuge auch in Mehrfachausführung, teilweise auch für unterschiedliche Bauteile. Jedes Werkzeug ist ein Zeugnis unserer Hingabe an Qualität und Effizienz, konzipiert, um Ihren anspruchsvollen Anforderungen in der Kaltumformung zu entsprechen.


jetzt anfrange senden



Zusätzliche Technologien in Kaltumform-Werzeugen:

  • Einbringen von Stanzmuttern
  • Bördeln
  • Einrollen

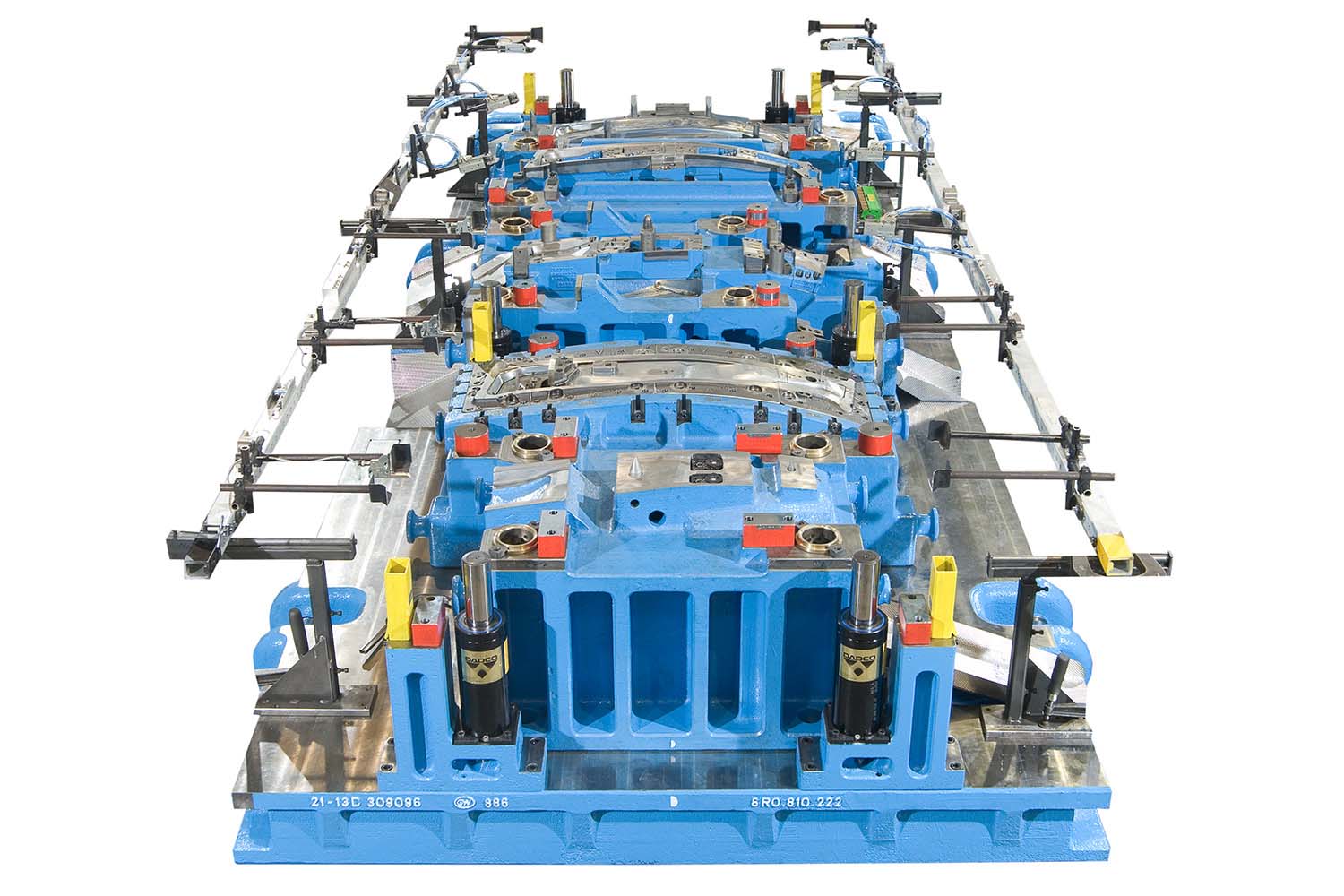

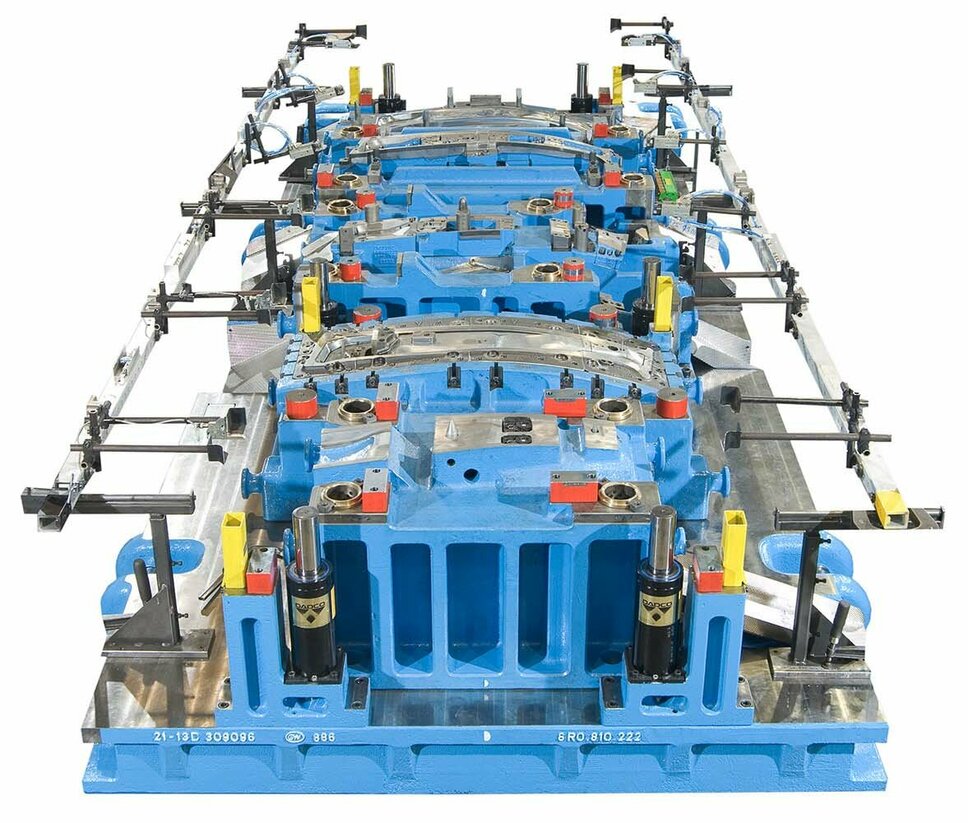

Eine detaillierte Darstellung eines blauen Transferwerkzeugs für die Kaltumformung inklusive Transfergreiferschiene für die Produktion von B-Säulen für Fahrzeuge, visualisiert auf einem neutralen Hintergrund. Besondere Aufmerksamkeit gilt der Transfergreiferschiene, die präzise für die Handhabung und den Transport der B-Säulen innerhalb der Produktionslinie konzipiert ist. Die Konstruktion des Werkzeugs demonstriert eine hohe Ingenieurskunst, mit sichtbaren Details, die die Funktionsweise und Effizienz des Systems innerhalb der Automobilfertigung verdeutlichen.

Platinenschnitt

Wirtschaftliche Werkzeugfertigung durch Standardisierung

Bei der Fertigung unserer hochpräzisen Platinenschneid-Werkzeugen setzten wir auf höchste Qualität und maximale Ressourceneffizienz, um sicherzustellen, dass Ihre Produktion reibungslos und effizient abläuft. Unsere Expertise in der Kaltumformung erstreckt sich über die standardisierte Platinenschnitt-Herstellung, was es uns ermöglicht, sie kosteneffizient herzustellen, ohne Kompromisse bei der Qualität oder der Ausnutzung des Materials einzugehen.

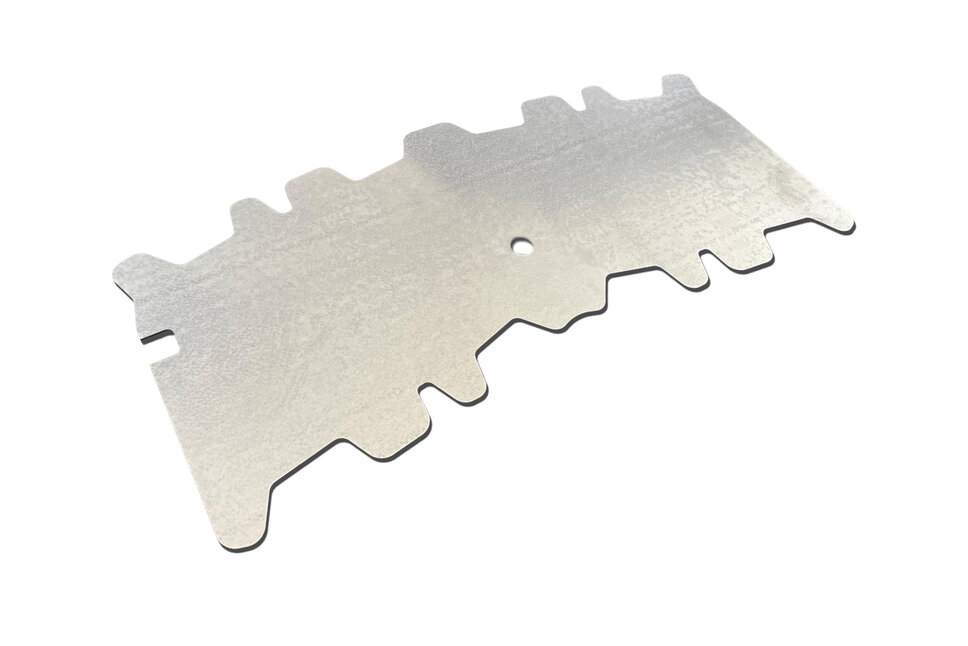

Eine Formplatine aus höchstfesten Stahl für die Kaltumformung von Blechteilen

Bewährte Kompetenz in der Kaltumformung

FAQs zur Kaltumformung

Unter Kaltumformung versteht man einen Prozess in der Metallbearbeitung, bei dem Metallteile ohne Erwärmung, d.h. deutlich unterhalb der Rekristallisationstemperatur, geformt werden. Durch den Einsatz großer Umformkräfte z.B. durch Drücken, Biegen, Stanzen oder andere Verfahren wird das Metall in die gewünschte Form gebracht, ohne dass dabei extreme Temperaturen erforderlich sind.

Warmumformung und Kaltumformung sind beides Verfahren zur Metallbearbeitung, die dazu dienen, Metallteile in gewünschte Formen zu bringen. Der Hauptunterschied zwischen beiden Verfahren liegt in der Arbeitstemperatur des Metalls während des Umformprozesses, was erhebliche Auswirkungen auf die Eigenschaften des Endprodukts und die Art des Produktionsprozesses hat.

Warmumformung:

  • Temperatur: Bei der Warmumformung wird das Metall über seine Rekristallisationstemperatur erhitzt. Diese Temperatur variiert je nach Metalltyp, liegt aber in der Regel weit über der Raumtemperatur.
  • Eigenschaften: Durch das Erhitzen wird das Metall weicher und formbarer, was das Umformen von komplexen oder größeren Teilen erleichtert. Das Material lässt sich leichter verformen, wodurch der Verschleiß an den Werkzeugen reduziert wird.

Kaltumformung:

  • Temperatur: Bei der Kaltumformung bleibt das Metall bei oder nahe der Raumtemperatur. Es wird keine Wärme zugeführt, abgesehen von der Erwärmung durch die mechanische Bearbeitung.
  • Eigenschaften: Durch das Fehlen von Hitze wird das Material während des Prozesses der Kaltumformung härter und stärker (Kaltverfestigung), jedoch auch spröder. Die Genauigkeit und die Oberflächengüte der fertigen Teile sind in der Kaltumformung oft höher.

Bei der Kaltumformung wird Metall oder ein anderes Material bei Raumtemperatur so verformt, dass es in eine neue Form gebracht wird, ohne dass das Material geschmolzen werden muss. Diese Technik nutzt den Vorteil, dass Metalle bei normaler Temperatur oft plastischer sind und sich leichter formen lassen, ohne ihre Grundstruktur zu verlieren. Der Prozess erfordert typischerweise massiven Druck durch Pressen oder Walzen, um das Material in die gewünschte Form zu bringen.

Tiefziehen ist ein Kaltumformverfahren, bei dem ein Blech in eine tiefe, dreidimensionale Form gezogen wird, oft zur Herstellung von Karosserieteilen.

  1. Materialvorbereitung: Ein flaches Blech, oft als Platine bezeichnet, wird als Ausgangsmaterial verwendet.

  2. Einlegen des Blechs: Das Blech wird auf die Tiefziehpresse gelegt, wo es von einem Niederhalter fixiert wird. Der Niederhalter sorgt dafür, dass das Blech während des Ziehprozesses flach und stabil bleibt.

  3. Formgebung durch den Stempel: Ein Stempel, der die Form des gewünschten Endprodukts hat, wird in das Blech gedrückt. Der Stempel bewegt sich nach unten und drückt das Blech in eine darunter liegende Form (die Matrize).

  4. Umformen: Während der Stempel das Blech in die Matrize drückt, wird das Material durch die Kombination aus Druck und mechanischer Spannung in die neue Form gezogen. Der Niederhalter spielt hierbei eine kritische Rolle, da er das Material rund um die Ziehkante hält und Faltenbildung minimiert.

  5. Nachbearbeitung: Nach dem Ziehen kann das Werkstück je nach Anforderung weiterbearbeitet werden, zum Beispiel durch Beschnitt der Ränder oder weitere Verfeinerung der Form.

  6. Entnahme des Fertigteils: Das fertige Teil wird aus der Presse entnommen, und der Prozess kann für das nächste Blech wiederholt werden.

Kaltverfestigung beschreibt die Erhöhung der Festigkeit eines Metalls durch plastische Verformung bei Raumtemperatur. Dies geschieht durch Methoden wie Walzen, Ziehen, Pressen oder Hämmern, die das Metall deformieren. Während der Bearbeitung werden die Kristallgitterstrukturen des Metalls verzerrt, und es entstehen sogenannte Versetzungen im Material.

Diese Versetzungen erhöhen die Festigkeit und Härte des Metalls, machen es aber gleichzeitig weniger dehnbar und flexibel. Der Prozess der Kaltverfestigung wird häufig angewendet, um die mechanischen Eigenschaften eines Materials zu verbessern, ohne auf Wärmebehandlungen zurückgreifen zu müssen. Dies ist besonders nützlich bei Anwendungen, bei denen eine höhere Festigkeit erforderlich ist, ohne das Material zu erhitzen und möglicherweise seine anderen Eigenschaften zu verändern.

Die Kaltverfestigung eines Bauteils kann durch einen Prozess namens Rekristallisationsglühen rückgängig gemacht werden. Dabei wird das Bauteil auf eine Temperatur erhitzt, die über der Rekristallisationstemperatur liegt, jedoch unterhalb der Schmelztemperatur des Materials. Dies ermöglicht eine Neuanordnung der Kristallstruktur, wodurch die durch Kaltverfestigung entstandenen Spannungen und Härten reduziert werden.
